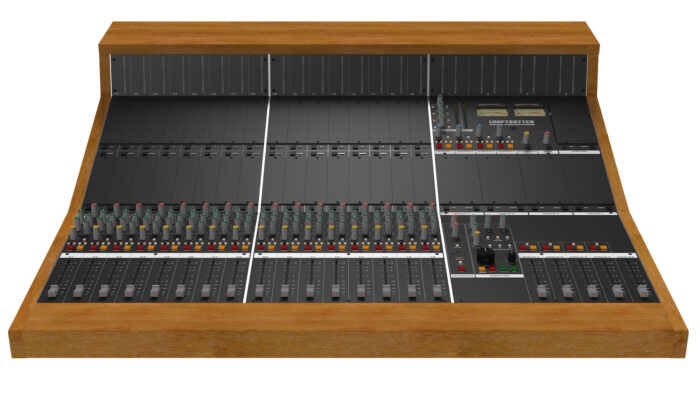

KONSOLETA MODULARNA LOOPTROTTER jest znakomitym rozwiązaniem dla wszystkich producentów oraz inżynierów i realizatorów dźwięku, którzy używają moduły w standardzie API 500 w swoim studio. Konsoleta jest w pełni konfigurowalna i kompatybilna z wszystkimi modułami serii 500 dostępnymi na rynku.
Właściwości:
• moduły po 8 kanałów, które można konfigurować jako 8, 16, 24, 32, 40 kanałów
• 4 stereofoniczne grupy oraz master (L-R)
• jeden stereofoniczny moduł na sumę oraz zewnętrzny insert
• 4 auxy na każdy kanał
• dwa sloty 500 oraz zewnętrzny insert na każdy kanał
• na każdym kanale wyjście Direct z regulowanym poziomem
• każdy kanał może być przyporządkowany do grup 1-4 lub master
• Talkback posiada 3 tryby pracy, chwilowy, stabilny, oraz auto
| Wymiar | Ilość modułów 8 kanałowych na zamówienie |
|---|

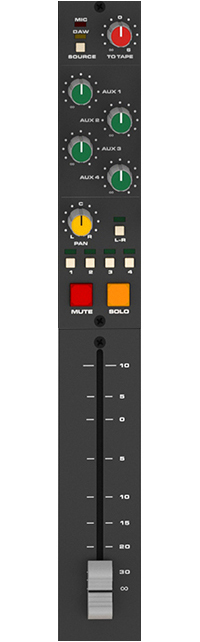

8 CHANNEL MODULE
– dwa przełączane tryby pracy konsolety (źródła): Record (MIC) i MIX (DAW)
– wyjście bezpośrednie Tape/DAW z regulacją poziomu
– Mic/Line wejścia (DB25)
– DAW wejścia (DB25)
– Insert wysyłka (DB25)
– Insert powrót (DB25)
– obwody zbudowane na elementach dyskretnych OP-AMP
– 100% analogowa ścieżka sygnałowa
– 2 sloty na moduły 500 z true bypass
– 4 AUX na kanał, przed/po tłumiku
– panorama
– funkcja MUTE
– funkcja SOLO
– każdy kanał jest przypisany do 5 różnych szyn sumujących. 1-4 stereofoniczne grupy, Master lub do obydwu.
– pełna funkcjonalność działania (sumowanie, kontrola odsłuchów) w wersji bez wypełnienia modułami 500.
– Ledowy Meter Bridge
– tłumiki Alps

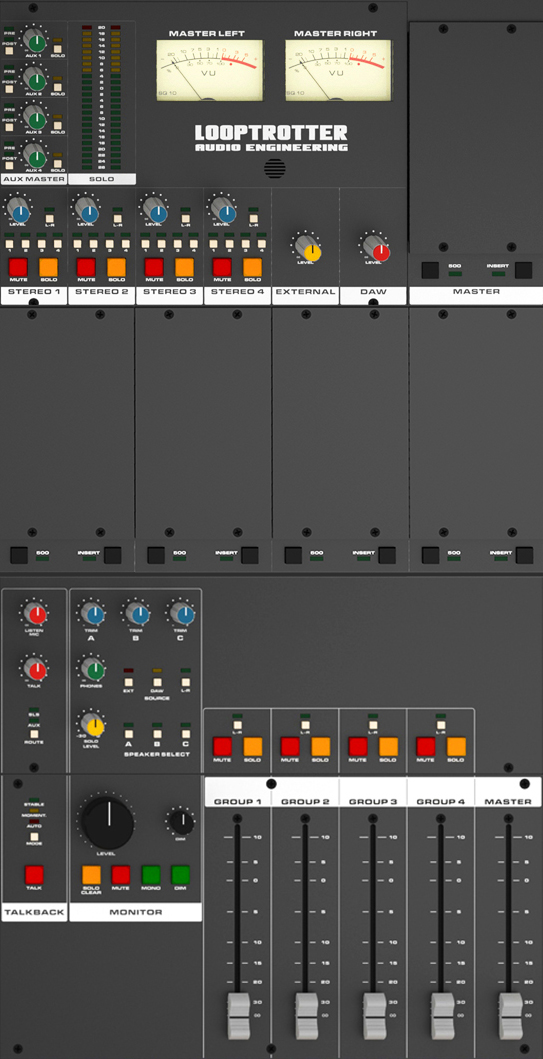

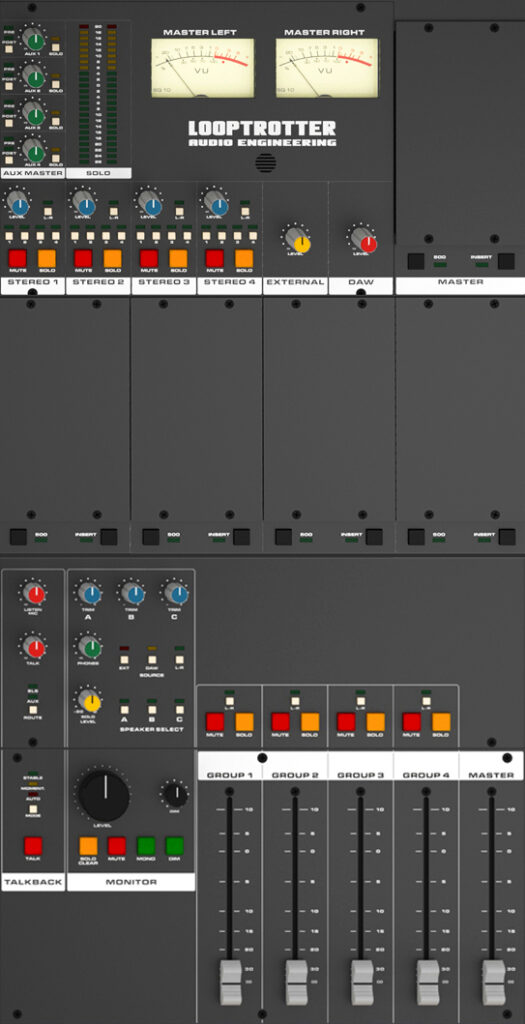

MASTER MODULE
– 4 AUX, przed / po tłumiku, przypisywane
– AUX SOLO
– Wskaźnik LED poziomu sygnałów SOLO
– 5 grup sumujących. 1-4 stereo grupy + stereo master
– SOLO dla każdej grupy
– MUTE dla każdej grupy
– sloty na moduły 500 – instert w grupach 1-4. 8 slotów
– sloty na moduły 500 – instert MASTER Buss
– True Bypass modułów insertowych
– tłumiki ALPS
– ledowy wskaźnik poziomów (meter bridge) dla każdej z 4 grup
– dwa analogowe, wskazówkowe VU METER dla wyjścia głównego MASTER
– regulowany poziom wejściowy DAW
– regulowany poziom wejściowy External
– wbudowany mikrofon talkback z regulowanych gainem
– regulowany poziom wejściowy mikrofonu powrotnego
– intuicyjny system talkback; regulowany routing
– trzy tryby pracy talkback: stable, moment and auto
– talkback footswitch
– sekcja monitorowa. Selektor monitorów A,B,C z regulacją poziomu (trim) dla każdej pary
– źródła odsłuchu przełączane: External, DAW, L+R
– wyjście słuchawkowe z regulacją głośności
– regulowany poziom sygnałów solo
– regulowany poziom ustawienia DIM
– monitor mute
– monitor DIM

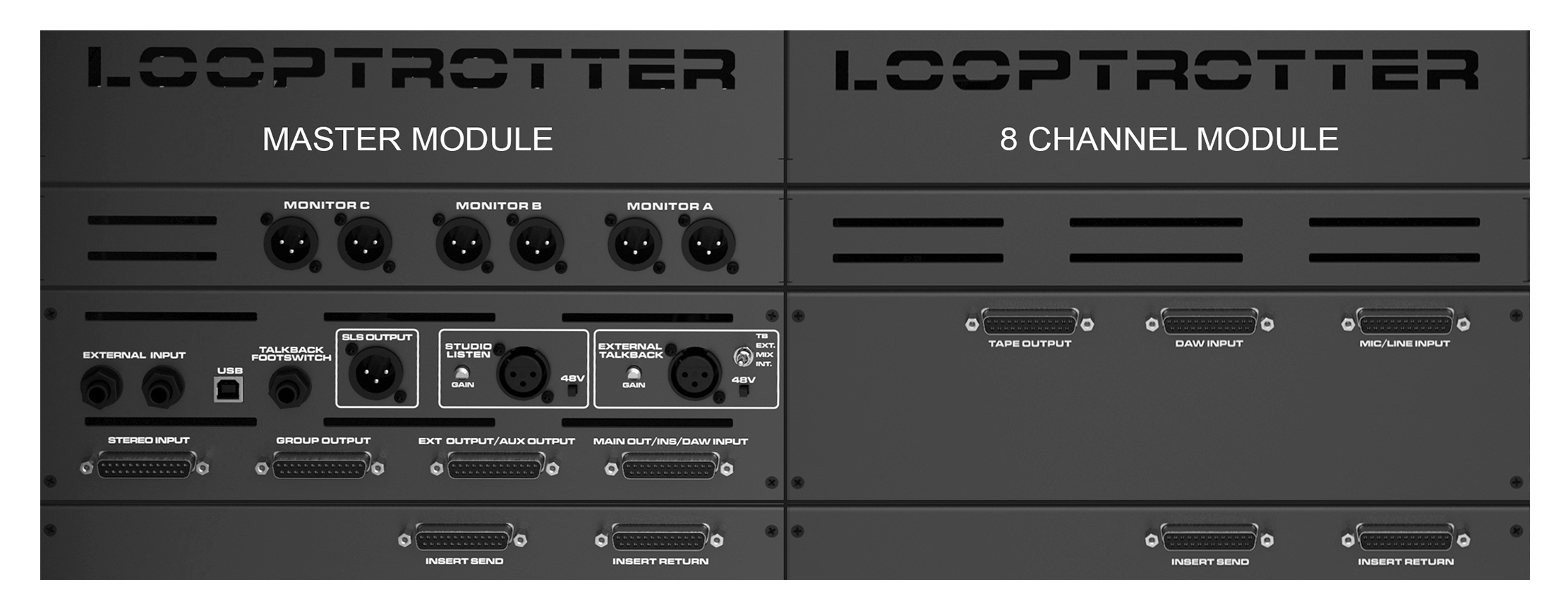

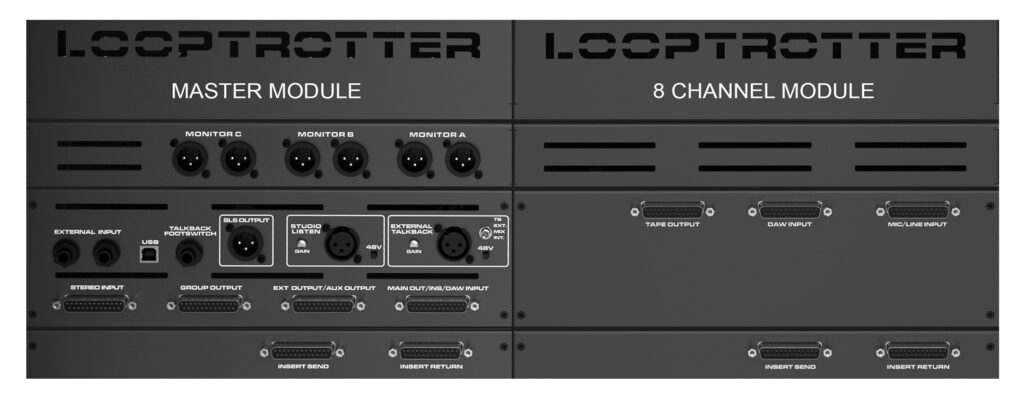

POŁĄCZENIA – Monitory A/B/C symetryczne XLR – External Stereo Input (TRS) – Talkback footswitch (TRS) – Studio Loudspeaker OUT (XLR) – External talkback input (XLR) – Stereo INPUT (DB25) – Gropu OUTPUT (DB25) – External Output/AUX output (DB25) – Main Output / Inser/ DAW Input (DB25) – Insert Input (DB25) – Insert Return (DB25) – Mic/Line input (DB25) – DAW Input (DB25) – Tape Output (DB25) – Insert send (DB25) – Insert return (DB25)
